多段速控制是變頻器的主要功能之一,，通過預設多個運行頻率,，滿足設備在不同工藝階段的調速需求（如機床加工、輸送帶分階段調速等）,。臺達變頻器支持靈活的多段速配置,，通常通過外部端子組合或參數直接設定實現。以下是通用設置流程（以常見VFD系列為例,，其他型號操作類似,，具體請參考對應手冊）：

一、設置前準備

1.確認硬件接線

根據需求規劃多段速信號輸入端子（如S1-S7）,，通常使用數字輸入端子（DI）組合觸發不同速度段。
示例：若需7段速,，需至少3個DI端子（2^3=8種組合,，其中1種為默認狀態）。
接線時確保端子與控制器（PLC/繼電器）正確連接，并設置端子功能為“多段速選擇”,。

2.參數初始化

恢復變頻器出廠設置（參數P76設為09）,，避免歷史參數干擾。

二,、參數配置步驟

1.啟用多段速功能

進入?yún)?shù)組“多段速設定”（通常為P00-P39范圍,，具體參考手冊）。
設置 運行指令來源（如P00=01,，表示由外部端子控制啟停）,。
設置 頻率指令來源（如P01=03，選擇多段速指令優先級）,。

2.定義端子功能

為指定DI端子分配多段速選擇功能：

例：DI1對應參數P38=16（多段速指令1）,，DI2對應P39=17（多段速指令2），以此類推,。

注：部分型號需啟用“多段速使能”參數（如P17=01）,。

3.設定各段速頻率值

根據工藝需求，依次設定各速度段對應的頻率參數：

段速1：P20（默認主頻率）

段速2：P21

段速3：P22

……（多通常支持15段速,，參數范圍P20-P34）,。

示例：若需段速2為40Hz，則設置P21=40.00,。

4.配置端子組合邏輯

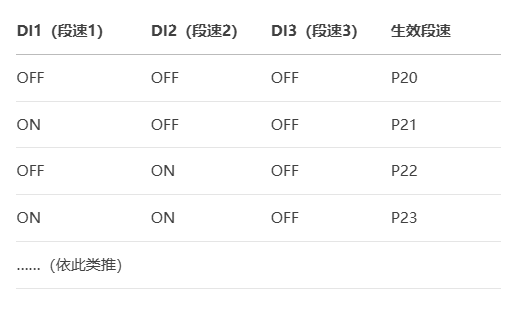

通過不同DI端子的通斷組合選擇段速,，對應關系如下表：

臺達變頻器

三、操作模式選擇

1.外部端子控制模式

通過外部開關/PLC控制DI端子通斷,，自動切換預設段速,。
適用場景：需要實時動態調速的設備（如自動化產線）。

2.面板或通訊控制模式

通過變頻器面板按鍵或Modbus通訊發送段速指令,。
適用場景：調速需求固定或遠程控制的系統,。

四、調試與驗證

1.空載測試

斷開電機負載,，通電后依次觸發各端子組合,，觀察面板顯示頻率是否與設定值一致。

2.負載運行測試

帶載運行,，檢查各段速切換時電機運行平穩性,，避免過流或轉速波動。

3.加減速時間調整

根據設備慣性調節參數P08（加速時間）,、P09（減速時間）,，確保段速切換平順。

五,、注意事項

1.端子規避

確保DI端子未重復分配給其他功能（如正反轉,、點動等）,。

2.參數保存

設置完成后，長按STOP鍵或設置參數P77=01保存配置,。

3.異常處理

若段速不切換,，檢查：

端子接線是否松動；

參數P01是否正確設為多段速模式,；

段速頻率參數是否被其他功能覆蓋（如模擬量輸入）,。

通過上述步驟，可快速完成臺達變頻器的多段速控制配置,。實際應用中需結合設備特性微調參數,，設置時參考官方手冊或聯系我司友誠創技術支持獲取型號專屬配置方案。
